變電站三維可視化運維系統開發

源頭變電站制作廠家+擁有許多變電站三維仿真項目實例

電力廠站地理位置大屏幕三維可視化系統---錄屏體驗

變電站三維可視化運維項目---錄屏體驗

弘意視景結合大數據、物聯網、智能應用等先進技術綜合應用，建立變電站三維可視化運維系統，通過接入第三方設備數據與三維場景的聯動和數據交互展示，打通了數據壁壘，實現數據共享。強化電網的規劃、建設、調度、運行、檢修等環節的數字化管控，實現智能運用在變電站運維業務中深度融合，打造全面感知、信息互聯共享、人機交互、設備診斷高度智能、運檢效率大幅提升的智慧變電站。

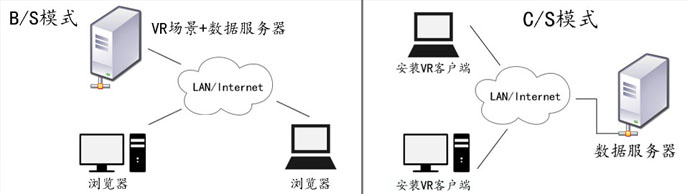

開發技術：系統基于Unity3d或H5 + Three.js可視化開發平臺，實現標準C/S或B/S架構，部署在IIS服務器上。既可以滿足本地化部署，也可以部署在云端，達到遠程訪問。同時依托大數據、物聯網、智能傳感器應用等先進技術綜合應用，綜合子系統數據信息，統一獲取各業務數據，打破數據壁壘，讓數據全面、有效、集中和共享，智能分析、高效決策，發揮綜合信息、遠程指揮優勢，提升指揮質效。

系統功能簡介

1）變電站三維場景搭建變電站三維場景是根據CAD圖紙或實景鳥瞰圖、一次設備線路圖、電力設備照片等資料，基于弘意視景模型開發流程進行1：1三維實景展現，與合后期功能開發，打造外觀一致、坐標一致、屬性一致的變電站三維場景。呈現站內地形地貌、建筑結構、一次設備與走線圖、集控室、高壓配電室、低壓配電室、工具室、蓄電池室等，做到與實際場景相似度在95%以上。提升變電站設備及環境實時感知能力、推動提升設備隱患故障定位和檢修效率、支持設備狀態檢修從“定期檢修”向“預防性檢修”過渡，提升設備精準運維、減少現場作業頻度，降低現場作業誤操作風險，延長設備使用周期，實現資產增值。

2)用戶管理：為了實現系統保密性，系統采用電腦注冊與用戶登陸方式，可實現多用戶系統管理，管理員：擁有用戶添加、刪除、更改信息等權限；高級巡檢員擁有系統瀏覽與設備操作權；普通用戶只擁有瀏覽權。

3)信息展示：設備基礎屬性信息綁定設備，點擊彈出對應設備屬性信息，運行數據信息、及告警信息，信息通過讀取數據庫，頁面可修改設備屬性信息，運行數據信息API接口連接現場設備狀態信息，并在三維場景中模擬設備狀態。

4)基礎連線：室外一次設備之間連線；二次設備到機房對應機柜基礎連線通過地溝高亮線顯示，地溝可半透明顯示連線信息，點擊特定設備時，相關連線高亮顯示，以方便查看設備連線關系。二次設備連線均采用動態連接，使用方可自己連線，為后期使用提供快捷、靈活、方便；

5)檢索定位：可通過關鍵字搜索場內一次設備、二次設備、機柜，選擇設備視角自動定位到相關設備附近，側欄顯示設備詳細信息。

6）用戶操作體驗：用戶可自行720度選擇鳥瞰視角，對場景進行放大縮小平移等操作查看變電站各個區域以及設備細節還原真實場景。直觀、完整地呈現變電站整體布局情況。

7）小地圖導航功能:系統內設置小地圖功能，地圖顯示站內整體布置平面圖以及巡檢路線，便于快速得知目前視角的位置信息，小地圖同正中指針作為目前位置和朝向的參照，當移動位置和視角時，指針位置與朝向同步更新。同時點擊小地圖上任意位置可顯示該位置坐標，并快速到達該位置。

8）天氣模擬:系統可以通過互聯網連接當?shù)貧庀缶諥PI接口，實時關聯天氣狀況，同時在三維場景中真實不同時間不同天氣下真實變電站場景，如下雨、下雪、沙塵爆等。

9）測量工具:系統設置距離測量工具，包括距離測量、面積測量、物體體積測量等?？蓽y量場地單段或多段距離，方便運管人員直觀了解現場布局的位置信息，應對突發事情提供位置信息高效決策。

隧道施工法VR

10）控制室可視化:在三維系統中，利用虛擬仿真技術，對變電站控制室內進行模擬場景還原，對控制室內的設備視頻監控遠程24小時管控，并以第一人稱視角實時查看設備運行狀態以及實時數據展示，重要儀表表計讀數、重要開關狀態等可視化信息與三維場景的針縫融合，進一步提高智能化管理水平以及突發事件高效處理。

隧道施工法VR

11）視頻監控三維可視化:弘意開發的變電站仿真系統可以無縫融合視頻監控功能，對變電站周邊安裝24小時動環安防監測，變電站周邊全方位一體式無死角監控，并且和火災報警、門禁系統、人員管理等系統進行聯動，進行精準的定位視頻攝像頭查看并支持多攝像頭窗口的并行查看監控。與視頻安防監控系統進行集成，管理人員通過實時視頻查看現場情況，運維人員對變電站進行實時化、透明化、流程化、全局化的可視化管理。

隧道施工法VR

12）自主巡檢：以第一人稱視角在系統中巡檢，行走路線與時間不受限制，走到設備前能看設備實時狀態，點擊設備查看設備信息。

隧道施工法VR

13）自動巡檢:在三維系統中，弘意開發系統可事先預設好幾種路線后，也可以預設白天或夜晚巡檢，可以第三人稱方式該路線上的監控設備進行輪詢查看。同時在巡檢的路線上，可以實時查看設備運行狀態以及實時數據，工器具檢查、梳理巡視設備缺陷記錄和安全隱患記錄，以及巡視后巡視記錄等，以幫助運管人員熟悉現場環境、掌握作業流程、提升作業質量、優化作業預案、降低作業風險。

隧道施工法VR

14）消防管理:弘意開發系統通過API接口，接入消防水系統、火災自動報警系統、線纜溫度監測系統，電氣火災監控系統，實時消防設備設施運行狀態進行監管，如：火災自動報警探測器、系統電源的電壓狀態、電流狀態和線纜溫度等，以及滅火水系統、泡沫系統的壓力、液位等數據進行實時展示。當發生異常（火災、爆炸等）異常狀況時，可聯動報警點附近攝像頭彈窗，顯示實時監控畫面，并計算人員逃生的路線，遠程啟動滅火流程等；有序進行撤離，保障人員生命安全、財產損失。

15）設備運維管理:在三維系統中，對變電站各類設備從規劃、設計、制造、安裝、使用、檢測、維修等全過程建立智能臺運，掌握過去、現在、未來全過程數據，實現對設備資產的全方位數據管控。通過API數據接口，聯接物聯網管理中臺，可實時對變電站內各類設備坯的運行狀態、電壓、溫度、檢修等基本信息進行數據展示，通過可視化數據彈窗的展示，全線跟蹤與一鍵查詢、設備信息數據的實時反饋，達到全方位掌握變電站設備運行正常、異常等相關信息，起到實時監管，高效協同管理。

16）數據互連，設備告警管理:

在三維系統中，對變電站業務系統數據（安防系統、動環系統、消防系統、視頻監控系統、監測系統等子系統）

（1）備運行數據融合：對設備名稱、投運年限、外形尺寸、位置坐標、維護負責人等信息進行可視化展示。

（2）監控數據整合：全面對接變電站內視頻監控設備，實現對變電站室內、室外情況遠程監視，視頻監控信息與設備實時關聯，歷史監控信息有跡可查。

（3）安防系統整合：通過變電站三維模型融合變電站安防系統數據交互展示，設備運行狀態，分析預警，提升變電站運維效率和安全防范水平。

（4）動環數據融合：變電站室內外溫濕度、水浸、風機、空調、除濕機、水泵、照明等設備的數據，實現空調運行狀態、工作模式的控制，以及溫度的調節等

（5）消防系統融合：變電站內消防設備設施的支行狀態，系統電源、電壓狀態、電流狀態和線纜溫度等狀態，還可對變電站內滅火系統如水系統、泡沫系統的壓力、液位等模擬量數據進行實時展示。
